庫頂/倉頂除塵器

MC型庫頂強制通風除塵器是我公司開發具有先進脈沖清灰技術,適用于各類庫頂/倉頂的一種良好凈化專用除塵設備,它采用了清灰技術,具有氣體處理能力大、凈化效果好、結構簡單、工作可靠、維護工作量少等特點。本設備均選用良好的配件, 性能穩定,運行可靠,

服務電話:13091153069(同微信)
產品詳情

一、概況

      MC型庫頂強制通風除塵器是我公司開發具有先進脈沖清灰技術,適用于各類庫頂/倉頂的一種良好凈化專用除塵設備,它采用了清灰技術,具有氣體處理能力大、凈化效果好、結構簡單、工作可靠、維護工作量少等特點。本設備均選用良好的配件, 性能穩定,運行可靠,深受選用單位及用戶的好評。

序號

MC20

MC30

MC40

1

外理風量

1200m³/h

1800m³/h

2400m³/h

2

過濾面積

20m²

30m²

40m²

3

電機功率

1.5kw

2.2kw

3kw

二、結構簡介

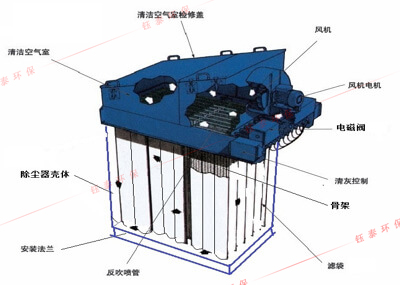

庫頂強制除塵器的基本結構由三大部分(圖一)

1、上箱體:包括可掀起的蓋板(或緊固式蓋板)和出風口。

2、中箱體:包括多孔板、檢修門、濾袋、骨架等。

3、噴吹系統:包括電控、電磁脈沖閥、噴吹管、氣包。

庫頂/倉頂除塵器

三、工作原理

含塵空氣由風口進入除塵器箱體內,細小塵粒由于濾袋的多種效應作用,被滯阻在濾袋外壁。凈化后的氣體通過濾袋從上箱體出風口排出。隨著使用時間的增長,濾袋表面吸附的粉塵增多,濾袋的透氣性減弱,使除塵器阻力不斷增大。為保證除塵器的阻力控制在限定的范圍之內,由脈沖控制儀發出信號,循序打開電磁脈沖閥,使氣包內的壓縮空氣由噴吹管各噴射到對應的骨架(稱為一次風),并在高速氣流通過骨架時誘導數倍于一次風的周圍空氣(稱為二次風)進入濾袋,造成濾袋瞬間急劇膨脹,由于反向脈沖氣流的沖擊作用很快消失,濾袋又急劇收縮,這樣使積附在濾袋外壁上的粉塵被清除。由于清灰是依次分別向幾組濾袋進行,并不切斷需要處理的含塵空氣,所以在清灰過程中,除塵器的處理能力保持不變。

庫頂/倉頂除塵器

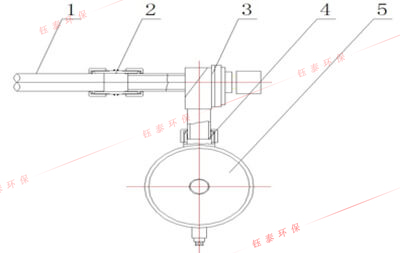

圖二噴吹系統

1、噴吹管  2、橡膠連接管  3、電磁脈沖閥  4、氣包連接管 5、氣包

四、主要配件

1、脈沖控制儀:脈沖控制儀是脈沖袋式除塵器的主控設備,采用了COM數字集成電路用NPN 低頻大功率三極管組成的電子無觸點開關,具有較高的集成度和抗干擾能力,耗電省,在電源電壓有較大幅度擺動時,仍能正常工作。運行時無噪聲、無火花、無觸點、無機械易損元件,具有體積小、重量輕、壽命長、工作可靠、維修方便等優點。

主要技術參數:
輸入電壓 AC220V +20%~-20% 50HZ 輸出電壓 DC24V
輸出電流 1A 耗電 ≤8W
輸出脈沖間隔調節范圍  1-30 Scc(可調) 輸出脈沖寬度調節范圍 0.03-0.2 Scc(可調)
重量 2.4kg 體積 250×190×70mm (長×寬×高)
使用環境:
溫度-25℃――+55℃
空氣相對濕度不超過85%
無嚴重的腐蝕氣體和導電塵埃
無劇烈震動或沖擊

2、電磁脈沖閥:電磁脈沖閥是脈沖袋式除塵器噴吹清灰系統的主要裝置,它是向濾袋內噴吹壓縮空氣的開關,受脈沖控制儀輸出信號的控制。本除塵器采用國外的電磁脈沖閥,它將脈沖閥(差動氣閥)與先導閥(控制閥)組合在一起,除閥體進氣口與儲氣筒金屬管連接外,閥體本身無軟管連接,造型新穎,結構合理,按裝方便,工作可靠,壽命長,清洗力大,耗電量小,閥體采用鋁硅合金壓鑄而成,經表面處理后具有一定的防腐蝕能力。

主要技術參數:
工作壓力 0.3—0.5Mpa 工作介質 清潔空氣(不含油、水)
電壓 DC24V 電流 <720mA
放氣量脈寬 0.12s 時≮20標準升(工作壓力0.4Mpa) 重量 750g
外形尺寸  108×136mm
使用環境:
溫度-10℃~+55℃
空氣相對濕度不超過85%
電磁脈沖閥使用說明書見附件!

3、 濾袋框架(骨架)

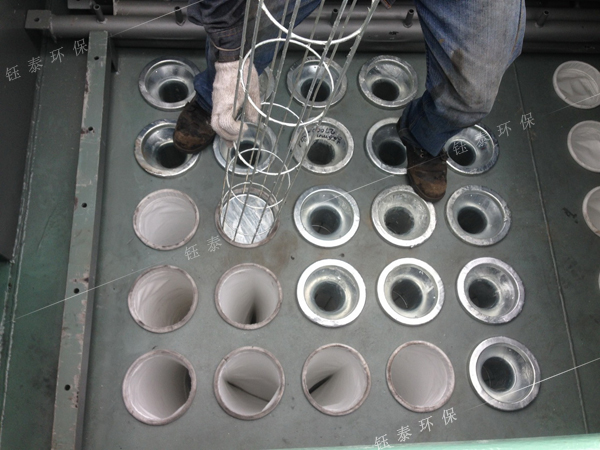

本設備框架為籠形框架,能支撐濾袋在負壓狀態下仍保持過濾面積,框架采用上抽式安裝。安裝方法見下圖

庫頂/倉頂除塵器

4、布袋(也稱濾袋)

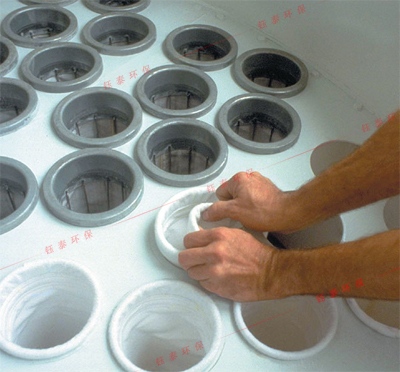

濾袋是過濾含塵氣體的部件。本產品采用滌綸腹膜濾料透氣性和機械強度均較好。安裝方法見下圖

庫頂/倉頂除塵器

五、安裝、調試注意事項

  本設備為整機出廠,出廠前各項調試均已完成,安裝接線后方可使用。

建議客戶:

  1、向庫內輸送水泥時,除塵器引風機和脈沖清灰系統必須開啟。

  2、水泥庫正常作業時,可關閉引風機,但脈沖清灰系統必須開啟。

  3、設備起吊時,應注意避免碰損箱體及配件。

  4、安裝前對除塵器各部件進行全面檢查,零部件是否完好齊全,如發現缺少,損壞或變形者,要修整補齊后方可安裝。

  5、箱體等各法蘭之間應嵌入密封填料才能擰緊螺栓,防止漏氣。

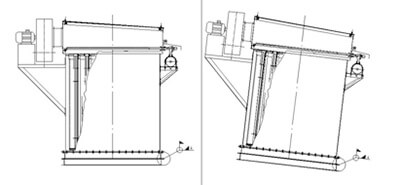

箱體安裝應垂直,保證設備水平放置。如下圖:

庫頂/倉頂除塵器

                  正確安裝方法         錯誤安裝方法

  6、各入孔、檢查門等處均應有密封嵌條,以保證其密封性。

  7、噴吹管拆裝時,注意其噴孔應對準骨架中間。

  8、氣包、電磁脈沖閥噴吹管的連接應可靠密封,不得有漏氣現象。

  9、電控接線請按接線圖正確進行。電控接線后請檢查風機運轉方向是否正確!

  10、噴吹用壓縮空氣應去污除油,壓縮空氣在接入除塵器氣包應安裝減壓閥。
